IC卡立式智能水表

用途：
 水表是用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流。智能IC卡（冷水、热水、纯净水）水表以自来水行业常用，无故障，普通湿式水表为母体表，采用国际上微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以本公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费，自动计费，报警及防止不当使用等功能于一体的高品质产品。具有计量准确，性能可靠，结构先进等特点，产品性能指标符合GB/T778水表标准和JJG 162 冷水水表检定规程，主要用于住宅和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。
工作条件：
☆水压：不大于1.0MPa（10bar）
☆水温：0.1℃～50℃（冷水表）0.1℃～90℃（热水表）
示值误差限:
从分界流量到过载流量为±2%；
从小流量到分界流量（不包括分界流量）为±5%.
※根据订货要求，可提供该型热水表。
性能参数和尺寸

IC卡智能冷水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据，液晶显示如下图所示：

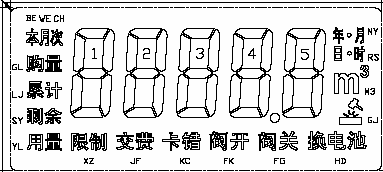

图一     IC卡水表液晶布局

A显示水量体积单位： m^.3 B显示容量为四位整数，一位小数。C 特定状态显示内容为： “本次购量”，“剩余用量”，“累计用量”，“阀关”,“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻击”，“换电池”，“E-01[EE错]”，“E-03[受磁攻击]”，“E-07[内部电池电压过低]”。

1．显示“本次购量”：即本次使用用户卡购买的水量，将卡插入IC卡槽内即显示“本次购量XXXM”，然后会累加到原来剩余用量。

2．显示“剩余用量”。即每次插用户卡或到显示报警水量时，均显示“剩余用量XXXM”。

3．显示“累计用量”。即插入用户卡充值及查询时，到一项显示为“累计用量XXXM”。表示此水表总共使用的水量。

4．显示“交费”：表示已购水量已经达到警惕水量，应及时购水。

5．显示“卡错”：卡末插好或是插入不是本水表的ＩＣ卡，请再插入本水表的IC卡。

6．显示“阀关”：表示水表阀门处于关闭状态。

7．显示“阀开”：表示阀门打开。

8．显示“限制本次购量”：表示超过限购水量。

9．显示“E-01”：表示水表电路板故障。

10.显示“Ｅrr３”“检漏”：表示水表收到强磁干扰，或采样信号线被剪断请及时检查纠正。

               压力损失曲线         示值误差限与流量曲线
